Bình ngưng 80HP

Bình ngưng 80HP là thiết bị ngưng tụ ống chùm nằm ngang dùng cho hệ thống lạnh công nghiệp với công suất trao đổi nhiệt khoảng 176 kW đến 180 kW.

Đặc điểm kỹ thuật chính của bình ngưng 80HP

• Chức năng: Giải nhiệt và chuyển đổi môi chất lạnh từ thể hơi sang thể lỏng bằng nước.
• Công suất: 80 Mã lực (HP), tương đương khoảng 176 kW - 180 kW.
• Cấu tạo: Dạng ống chùm nằm ngang, vỏ thép chắc chắn, bên trong chứa các ống đồng trao đổi nhiệt (thường ống Ø16).
• Áp suất thiết kế: Lên đến khoảng 22 kg/cm² để đảm bảo an toàn cho hệ thống áp lực cao.
• IN/OUT = Ø65/Ø42,
• Dài 2710 (2560)mm,
• Đường kính: 273mm
• Đường nước: Ø3',
• số ống: 78
• Ống đồng : Ø16
• Bình ngưng 80HP

Ứng dụng và mua hàng bình ngưng 80HP

Dùng trong máy làm lạnh nước (chiller), hệ thống điều hòa trung tâm hoặc các kho lạnh công nghiệp cỡ lớn.

Bạn có thể xem chi tiết thông số kỹ thuật và đặt mua tại ADANA Việt Nam hoặc tham khảo thêm dòng sản phẩm của ADANA Việt Nam sản xuất.

Nếu bạn cần hỗ trợ thêm, hãy cho tôi biết: Bạn đang cần tìm thương hiệu hay mã model cụ thể nào? Bạn cần thông tin về kích thước lắp đặt hay giá cả của bình ngưng này?

Trọng lượng của bình ngưng 80HP

Trọng lượng của bình ngưng 80HP dao động khoảng 323 kg đối với các dòng ống chùm tiêu chuẩn phổ biến tại Việt Nam. [1] Tuy nhiên, cân nặng chính xác sẽ có sự khác biệt tùy thuộc vào thương hiệu thiết kế và độ dày của vỏ thép:

• Dòng tiêu chuẩn (như ADANA): Nặng 323 kg. Chiều dài bình đạt 2700 mm và đường kính thân vỏ là Ø273.
• Dòng cao cấp chịu áp lực cao: Trọng lượng có thể nặng hơn, dao động từ 350 kg đến hơn 400 kg tùy thuộc vào số lượng và độ dày của hệ thống ống đồng trao đổi nhiệt bên trong.

Lưu ý: Đây là trọng lượng khô của thiết bị (chưa bơm môi chất lạnh và chưa chứa nước tuần hoàn giải nhiệt).

Nếu bạn cần tính toán tải trọng khung bệ, hãy cho tôi biết:

• Bạn cần biết thêm dung tích chứa nước hay chứa gas của bình?
• Bạn có muốn tham khảo bản vẽ kích thước chi tiết của chân đế lắp đặt không?

Khi nào cần thay thế bình ngưng 80HP

Bạn cần thay thế bình ngưng 80HP khi thiết bị gặp các sự cố hỏng hóc nặng không thể sửa chữa hoặc hiệu suất giảm sâu làm ảnh hưởng đến toàn bộ hệ thống Chiller / kho lạnh.

Dưới đây là các trường hợp cụ thể bắt buộc hoặc nên cân nhắc thay thế:

1. Các trường hợp bắt buộc phải thay thế ngay

• Thủng ống đồng nghiêm trọng (Lọt nước vào hệ thống gas): Đây là lỗi nguy hiểm nhất. Các ống đồng bên trong bị ăn mòn dẫn đến bục vỡ, làm nước giải nhiệt tràn vào mạch ga. Nếu không thay bình và xử lý hút ẩm kịp thời, nước sẽ đi thẳng vào làm cháy máy nén (block).
• Nứt vỡ hoặc rò rỉ vỏ thép (Thân bình): Thân bình ngưng chịu áp lực rất cao (lên đến 22 kg/cm²). Nếu vỏ bình bị móp méo, rỉ sét nặng gây nứt vỡ hoặc rò rỉ môi chất lạnh ra ngoài mà không thể hàn xì dứt điểm.
• Thủng quá nhiều ống đồng (Đã cô lập vượt mức cho phép): Khi một vài ống đồng bị thủng, thợ kỹ thuật có thể xử lý tạm thời bằng cách "hàn bịt" hai đầu ống đó lại. Tuy nhiên, nếu số lượng ống bịt vượt quá 10% - 15% tổng số ống, diện tích trao đổi nhiệt sẽ bị thiếu hụt nghiêm trọng, ép hệ thống phải chạy quá tải.

2. Dấu hiệu vận hành cảnh báo cần thay thế (Khi sửa chữa/vệ sinh không còn tác dụng)

• Áp suất cao áp tăng quá cao (High Pressure liên tục ngắt): Dù tháp giải nhiệt vẫn hoạt động tốt và bạn đã tẩy rửa cáu cặn bằng hóa chất chuyên dụng nhưng áp suất ngưng tụ vẫn cao bất thường. Điều này chứng tỏ lớp cáu cặn oxit hoặc bám bẩn bên trong đã quá dày, trơ lì không thể làm sạch, làm mất khả năng giải nhiệt.
• Hệ thống sụt giảm năng suất lạnh rõ rệt: Máy chạy liên tục, dòng điện tăng cao, tiêu tốn rất nhiều điện năng nhưng nước không thể lạnh sâu hoặc kho lạnh không đủ độ.
• Thiết bị đã quá tuổi thọ vận hành: Bình ngưng ống chùm giải nhiệt nước thường có tuổi thọ từ 10 - 15 năm (tùy thuộc vào chất lượng nước và tần suất bảo dưỡng). Sau thời gian này, kim loại bị mỏi, ống đồng bị mỏng đi do ma sát và ăn mòn hóa học, việc thay mới là giải pháp an toàn và tiết kiệm điện hơn.

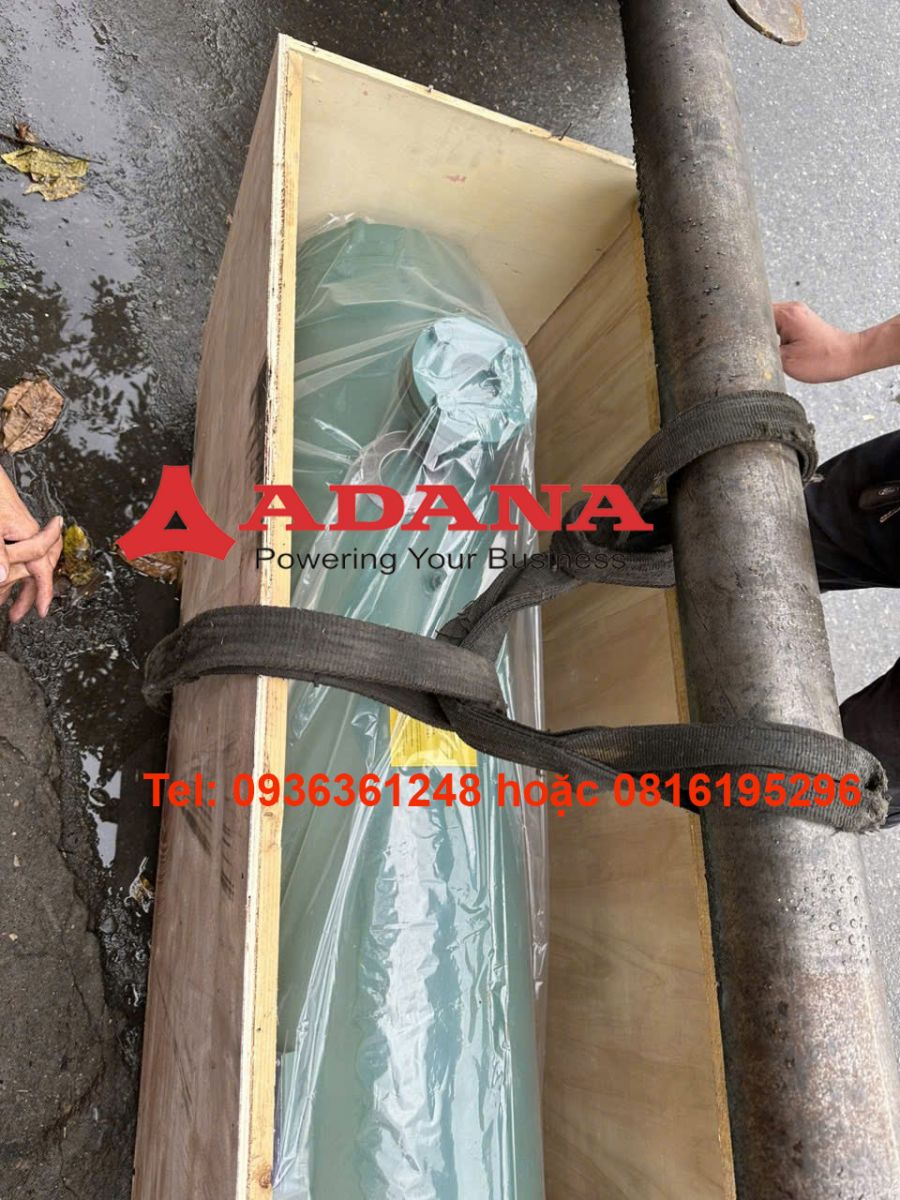

Hình ảnh mở hàng bình ngưng 80HP

Lời khuyên để kéo dài tuổi thọ bình ngưng

Để không phải thay thế bình ngưng sớm, bạn nên cho kỹ thuật vệ sinh định kỳ từ 3 - 6 tháng/lần (bằng chổi cọ cơ học hoặc hóa chất tuần hoàn an toàn) và kiểm soát chất lượng nước của tháp giải nhiệt bằng các chất chống bám cáu cặn.

Nếu bạn đang nghi ngờ hệ thống của mình có vấn đề, hãy chia sẻ thêm:

• Bình ngưng của bạn hiện đang gặp dấu hiệu lỗi gì cụ thể (ví dụ: hay nhảy áp suất cao, hao ga, hay nước giải nhiệt bị đổi màu)?
• Thiết bị hiện tại đã sử dụng được bao nhiêu năm rồi?

Quy trình thay thế bình ngưng 80HP

Quy trình thay thế bình ngưng 80HP là một công việc kỹ thuật phức tạp, đòi hỏi thợ có tay nghề cao để đảm bảo an toàn áp lực và không làm hỏng máy nén.

Dưới đây là 6 bước quy chuẩn để thay thế bình ngưng 80HP an toàn và đúng kỹ thuật:

1. Công tác chuẩn bị và an toàn

• Ngắt nguồn điện: Khóa tủ điện điều khiển, dập aptomat tổng của hệ thống Chiller/kho lạnh và treo biển cảnh báo đang sửa chữa.
• Khóa các van chặn: Khóa chặt van chặn đường ga lỏng ra (Liquid valve) và van ga hơi vào bình ngưng để cô lập thiết bị.
• Chuẩn bị đồ nghề: Máy thu hồi ga, máy hút chân không, máy hàn hơi (oxy-acetylen), bình nitơ làm sạch, đồ bảo hộ và thiết bị nâng hạ (pa-lăng, xe nâng) vì bình nặng hơn 300kg.

2. Thu hồi môi chất lạnh (Ga) và xả nước

• Thu hồi ga: Sử dụng máy chuyên dụng để hút toàn bộ lượng ga lạnh còn tồn trong bình ngưng vào bình chứa an toàn. Tuyệt đối không xả ga trực tiếp ra môi trường.
• Xả nước giải nhiệt: Khóa van nước cấp và nước hồi từ tháp giải nhiệt. Mở van xả đáy của bình ngưng để tháo cạn toàn bộ nước bên trong ống chùm ra ngoài.

3. Tháo dỡ bình ngưng cũ

• Tháo đường ống nước: Tháo các mặt bích hoặc khớp nối mềm kết nối đường nước giải nhiệt vào/ra của bình.
• Cắt/tháo đường ống ga: Dùng đèn khò hơi để xả mối hàn hoặc dùng cờ-lê tháo các kết nối đường ga hơi (vào) và ga lỏng (ra).
• Hạ bệ thiết bị: Tháo các bu-lông định vị chân đế. Dùng pa-lăng hoặc xe nâng dịch chuyển bình ngưng cũ ra khỏi khung bệ một cách cẩn thận.

4. Lắp đặt bình ngưng 80HP mới

• Đặt móng và định vị: Đưa bình ngưng mới vào đúng vị trí khung bệ. Căn chỉnh thăng bằng bằng thước thủy (lèn chân nếu cần) và siết chặt các bu-lông cố định chân đế.
• Kết nối đường ga: Hàn kết nối lại đường ống ga hơi và ga lỏng vào bình mới. Lưu ý: Trong quá trình hàn, cần thổi nhẹ khí Nitơ bên trong ống để tránh tạo vảy oxit đen làm bẩn hệ thống.
• Kết nối đường nước: Lắp lại hệ thống đường ống nước giải nhiệt, thay gioăng cao su mới tại các mặt bích để đảm bảo kín khít, không rò rỉ.

5. Thử kín và hút chân không (Bắt buộc)

• Thử kín áp lực cao: Nạp khí Nitơ vào bình ngưng mới đến áp suất thiết kế (khoảng 15 - 20 kg/cm²). Dùng nước xà phòng kiểm tra thật kỹ các mối hàn ga và mặt bích xem có bị xì bong bóng không. Ngâm áp suất trong 2 - 4 tiếng để đảm bảo hệ thống kín hoàn toàn.
• Xả Nitơ và hút chân không: Sau khi thử kín thành công, xả hết khí Nitơ. Kết nối máy hút chân không sâu (đạt dưới 500 microns) trong nhiều giờ để loại bỏ hoàn toàn không khí và hơi ẩm bên trong bình mới.

6. Nạp ga, mở nước và vận hành thử

• Nạp ga bổ sung: Cân đong và nạp lại lượng ga lỏng đã thu hồi (hoặc nạp mới theo đúng định lượng định mức của hệ thống 80HP).
• Tuần hoàn nước: Mở các van nước giải nhiệt, bật bơm nước và kiểm tra xem nước lưu thông qua bình có bị rò rỉ hay nghẹt không.
• Chạy thử máy: Mở lại nguồn điện, khởi động hệ thống. Theo dõi chặt chẽ áp suất cao áp (High Pressure), áp suất thấp áp, dòng điện của máy nén và nhiệt độ nước vào/ra để đảm bảo bình ngưng mới giải nhiệt đạt hiệu suất tối ưu.

Nên mua loại bình ngưng 80HP nào tốt

Để chọn mua bình ngưng 80HP tốt nhất, bạn cần dựa vào nguồn nước giải nhiệt tại nhà máy và ngân sách đầu tư. Đối với dòng bình ngưng ống chùm (shell and tube) tại thị trường Việt Nam hiện nay, dưới đây là các phân khúc và thương hiệu uy tín nhất được phân loại theo nhu cầu thực tế:

1. Phân khúc cao cấp: Độ bền tối đa (Khuyên dùng cho nguồn nước nhiều khoáng chất, nước giếng)

Nếu nguồn nước của bạn có độ cứng cao, dễ bám cáu cặn hoặc hệ thống chạy liên tục 24/7, bạn nên chọn các thương hiệu có độ dày ống đồng lớn hoặc ống giải nhiệt bằng vật liệu chống ăn mòn.

ADANA (Vietnam): Đây là thương hiệu "quốc dân" trong ngành Chiller công nghiệp.

1. Ưu điểm: Chất lượng hoàn thiện cực cao, ống đồng dày dặn, khả năng trao đổi nhiệt tối ưu và độ bền bỉ có thể lên tới trên 15 năm nếu bảo dưỡng tốt.
2. Nhược điểm: Giá thành cao, thường phải đặt hàng theo tiến độ của hãng.

Bình ngưng bằng ống Inox hoặc Cu-Ni (Đồng-Nikken): Nếu nước giải nhiệt của bạn là nước nhiễm mặn, nước lợ hoặc nước giếng khoan chưa xử lý triệt để, bắt buộc phải đặt hàng các loại bình có ống chùm bằng Inox 316 hoặc Đồng niken để tránh bị axit/hóa chất ăn mòn thủng ống chỉ sau vài năm.

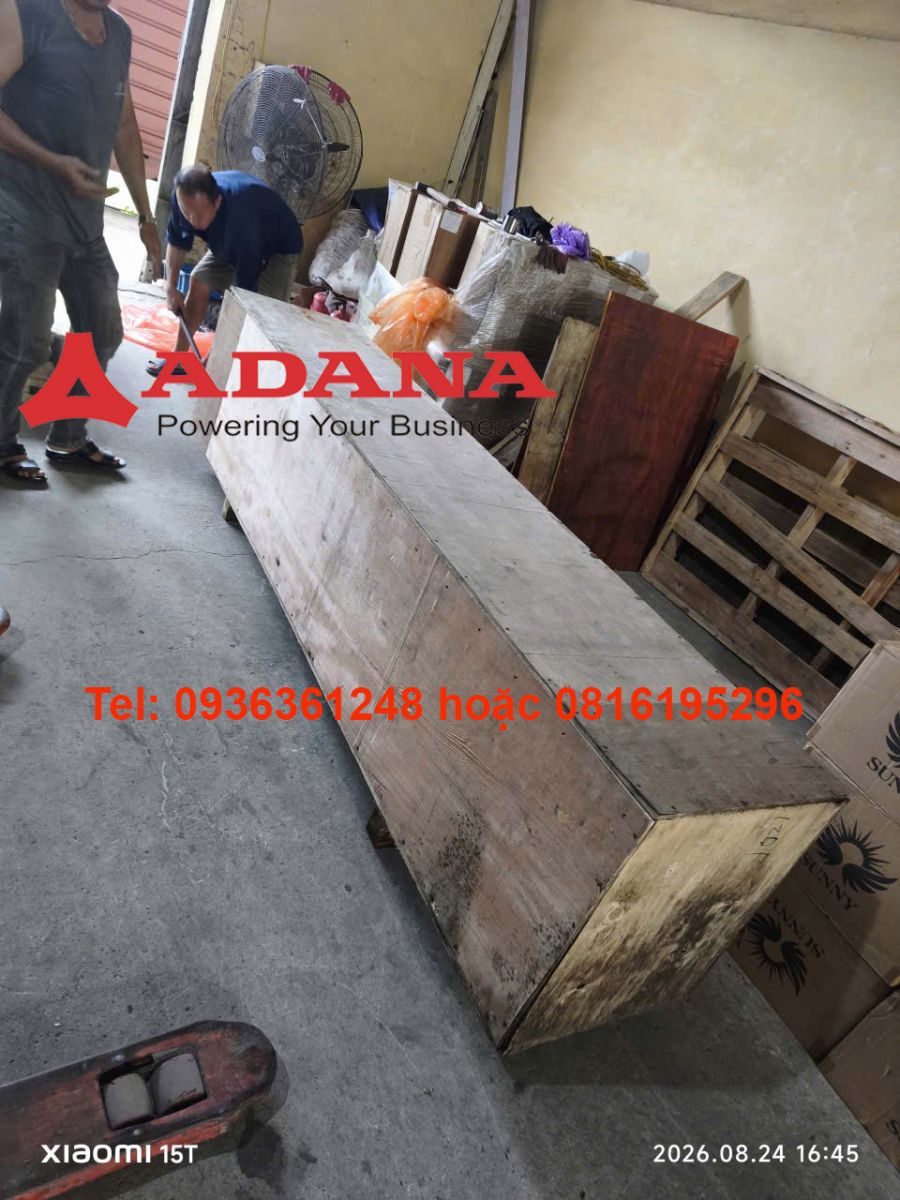

Đóng gói bình ngưng 80HP

2. Phân khúc tiêu chuẩn: Chi phí hợp lý, hiệu quả cao (Dùng cho nước thủy cục/nước tháp giải nhiệt được xử lý hóa chất)

Nếu hệ thống của bạn sử dụng nước sạch (nước máy) hoặc nước tháp giải nhiệt có hệ thống châm hóa chất chống cáu cặn định kỳ, các dòng sản phẩm này sẽ giúp bạn tối ưu chi phí đầu tư:

ADANA Condensers (Công nghệ tiên tiến): Dòng sản phẩm rất phổ biến tại Việt Nam.

• Ưu điểm: Thiết kế chuẩn công nghiệp, thông số chuẩn 80HP (nặng khoảng 323kg), vỏ thép dày chịu áp tốt lên đến 22 bar, linh kiện dễ thay thế, hàng luôn có sẵn tại các kho lớn giúp rút ngắn thời gian sửa chữa.
• Giá thành: Tầm trung, rất nhanh thu hồi vốn.

Danfoss / Bitzer / Carrier (Nhập khẩu chính hãng): Các thương hiệu tiêu chuẩn châu Âu/Mỹ. Thường được mua đồng bộ khi bạn thay thế cho các dòng máy Chiller nhập khẩu nguyên chiếc từ cùng thương hiệu để đảm bảo khớp hoàn toàn 100% kích thước chân đế và đường ống cũ.

⚠️ 4 Tiêu chí kỹ thuật "vàng" khi chọn mua bình ngưng 80HP

Khi làm việc với đơn vị cấp hàng, bạn hãy yêu cầu họ cam kết và cung cấp rõ các thông số sau:

• Độ dày của ống đồng bên trong: Hãy ưu tiên chọn loại ống đồng có độ dày từ 0.6mm đến 0.8mm trở lên. Ống đồng quá mỏng (loại giá rẻ) sẽ rất nhanh bị mài mòn hóa học và cơ học dẫn đến bục vỡ, gây thủng bình.
• Áp suất thử nghiệm (Test Pressure): Bình ngưng cho ga R22/R407C/R134a cần có áp suất làm việc khoảng 16-22 kg/cm², nhưng áp suất thử nghiệm nhà máy phải đạt từ 30 kg/cm² trở lên để đảm bảo an toàn tuyệt đối.
• Kích thước hình học: Đo chính xác Chiều dài tổng thể, Đường kính thân bình và Khoảng cách giữa 2 tâm chân đế của bình cũ để chọn bình mới tương đương. Nếu lệch kích thước, bạn sẽ tốn rất nhiều chi phí và thời gian để làm lại đường ống nước/ống ga và hàn cắt lại khung bệ móng.
• Hồ sơ kiểm định: Thiết bị áp lực bắt buộc phải có đầy đủ CO, CQ (đối với hàng nhập khẩu) hoặc Giấy chứng nhận xuất xưởng và Hồ sơ thử áp suất để phục vụ công tác kiểm định an toàn lao động định kỳ tại nhà máy.

Tên gọi khác của bình ngưng 80HP

Trong ngành điện lạnh và nhiệt công nghiệp, bình ngưng 80HP (mã công suất 80 mã lực) thường được gọi bằng các tên khác như sau:

• Thiết bị ngưng tụ 80HP: Tên gọi chuẩn theo tài liệu kỹ thuật và chuyên ngành.
• Bình nóng 80HP: Tên gọi dân dã, phổ biến của các kỹ thuật viên điện lạnh (do thiết bị tỏa ra nhiệt lượng rất lớn khi giải nhiệt cho gas).
• Bình ngưng tụ ống chùm nằm ngang 80HP: Tên gọi chi tiết dựa theo cấu tạo thực tế của dòng sản phẩm này (thường dùng cho hệ thống máy làm lạnh nước Chiller hoặc kho lạnh).
• Bình giải nhiệt nước / Bình ngưng giải nhiệt nước 80HP: Gọi dựa theo phương thức hoạt động (sử dụng dòng nước tuần hoàn chạy qua ống đồng để làm mát môi chất lạnh).
• Condenser 80HP: Tên gọi theo thuật ngữ tiếng Anh chuyên ngành.
